標準低位相雑音発振器 (STANDARD PHASE LOCKED OSCILLATORS)
|
| |
 |
TSG-200シリーズはご指定の一波を発振させるPLLオシレータです。
本シリーズは小型軽量化されており、各種通信機器組み込み用のローカル源としてお使いいただけます。
サンプリングディテクター方式の採用により低位相雑音化を実現しました。
マイクロ波通信機器のローカル源として広くご利用いただけます。
|
| |
|
| |
|
共通仕様
|
機種 |
|
|
±2.5×10＾(-6)
|
TSG-224 |
外部基準周波数偏差に同期している事
|
TSG-224,225,235,239 |
出力電力
|
+10dBm±1dB
|
TSG-224 |
+12dBm±1dB
|
TSG-224,225,235,239 |
|
|
-40dBc以下 2次高調波
|
TSG-224 |
-30dBc以下 2次高調波
|
TSG-224,225,235,239 |
スプリアス
|
-60dBc以下（ハーモニクスを除く）
|
TSG-224 |
-70dBc以下（ハーモニクスを除く）
|
TSG-224,225,235,239 |
|
|
12.8MHz 内部基準
|
TSG-224 |
外部基準周波数 10MHz
|
TSG-224,225,235,239
|
入力電力 0dBm±3dB以内（50Ω）
|
電源電圧
|
DC+15V（±5%）、0.5A MAX
|
TSG-224 |
+9.5～+12.5V、350mA以下(300mA type)
|
TSG-224,225,235,239 |
|
▲このページのTOPへ戻る

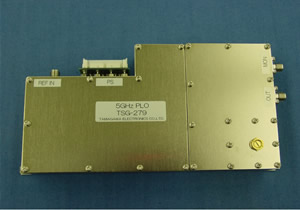

高性能低位相雑音発振器 (HIGH PERFORMANCE DRO) |
| |
 |
高性能低位相雑音に特化したPLLオシレータです。
ラインナップを強化し5GHz、10GHz、12GHz帯を追加致しました。
各種OFDM変調を利用した通信機器組み込み用もしくは低位相雑音性能を必要とするローカル源としてお使いいただけます。
全て外部基準信号が必要となります。
|
| |
|
|
|
共通仕様
|
機種 |
|
|
外部基準周波数偏差に同期している事
|
TSG-279,252,290,291 |
出力電力
|
+15dBm -2dB/+1dB
|
TSG-279,252,290,291 |
|
|
-35dBc以下 （3次高調波まで）
|
TSG-252,279 |
-30dBc以下 （2次高調波まで）
|
TSG-290,291 |
スプリアス
|
0～300MHz、5GHz～20GHz：-70dBc以下（高調波除外）
|
TSG-279,252,290,291 |
300MHz～5GHz：-60dBc以下
|
|
|
外部基準周波数 10MHz
|
TSG-279,252,290,291
|
入力電力 0dBm -1dB/+3dB（50Ω）
|
電源電圧
|
DC+10V（±5%）、350mA 以下
|
TSG-279,252,290,291 |
|
▲このページのTOPへ戻る
小型広帯域シンセサイザー (SMALL SIZE WIDE RANGE SYNTHESIZER) |
| |
 |
小型シンセサイザーTSG-301シリーズは小型通信装置用のローカル源を目的として開発されており、周波数可変範囲幅は1GHz帯と広域な可変が可能です。
周波数は5/6GHz帯とバリエーションを取り揃えております。
|
| |
|
|
|
5GHz帯
|
|
|
|
5GHz～6GHz（1MHz_Step）
|
6GHz～7GHz（1MHz_Step） |
周波数安定度 |
外部同期時：外部同期信号に依存 内部同期時：±1×10^(-6) （0℃～+50℃） |
出力電力
|
+15dBm -2dB/+1dB
|
TSG-279,252,290,291 |
|
|
-35dBc以下 （3次高調波まで）
|
スプリアス |
0～18GHz：-60dBc以下（高調波除外）
|
外部基準入力
|
10MH_0dBm±3dB
|
電源電圧 |
+15V±5%
外部同期時：300mA以下 内部同期時：500mA以下
|
コネクタ
|
SMA-J
|
|
▲このページのTOPへ戻る

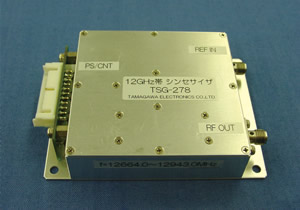

Ｘバンドシンセサイザー X BAND SYNTHESIZER) |
| |
|
X帯バンド用に開発されたシンセサイザーとなります。
主に無線通信機組み込み用としてご利用いただけます。
|
| |
|
| |
|
共通仕様
|
機種 |
|
|
12664.0～12943.0MHz
|
TSG-278 |
9959.0～10148.0MHz 10260.0～10377.0MHz （9MHz STEP）
|
TSG-285 |
|
|
ナイロンコネクタより外部制御信号を入力し設定
パラレル6bit LVTTL（+3.3V）レベル
|
TSG-278,285 |
|
|
外部基準周波数偏差に同期している事
|
TSG-278,285 |
出力電力
|
+12dBm以上
|
TSG-278,285 |
|
|
-35dBc以下 2次高調波まで
|
TSG-278,285 |
スプリアス
|
0～20GHz：-65dBc以下（高調波除外）
|
TSG-278,285
|
|
|
外部基準周波数 10MHz 入力電力 0dBm ±3dB（50Ω）
|
TSG-278,285
|
位相雑音 1kHz offset -140dBc/Hz以下
|
電源電圧
|
DC+12V（±5%）、500mA 以下
|
TSG-278,285 |
|
▲このページのTOPへ戻る

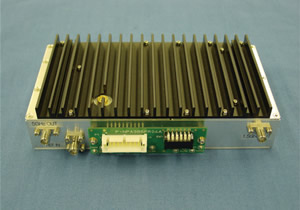

高性能シンセサイザー (HIGH PERFORMANCE SYNTHESIZER) |
| |
|
高性能シンセサイザーシリーズは4/5/6/7/8/9/11GHz帯と多様なバリエーションを取り揃えておりましてマイクロ波通信用の周波数変換用のローカル源としてご利用できます。
1stローカルのシンセサイザー部はDDS（DirectDigitalSynthesizer）とDRO（DielectricResonatorOscillator）を組み合わせる事により、低位相雑音（1kHz offset-100dBc/Hz以下）を保持しつつ各バンド内に周波数チャンネルを設定する事ができます。
また、2ndローカルの1.5GHz帯PLOが搭載されております。
|
| |
|
| |
|
シンセサイザ部
|
1.5GHz帯IF部 |
|
|
4/5/6/7/8/9/11GHz帯
|
1500MHz帯（指定の1波）、1462.85MHz（1波）、など |
|
|
外部基準周波数偏差に同期
|
出力電力
|
+12dBm -2dB/+1dB、 +15dBm -2dB/+1dB
|
0dBm -2dB/+1dB |
|
|
-35dBc以下 （3次高調波まで）、-35dBc以下 （2次高調波まで）
|
-35dBc以下 （3次高調波まで） |
スプリアス
|
0～18GHz：-65dBc以下（高調波除外）、
1500MHz±100MHz、設定周波数±100MHz：-70dB以下（高調波除外）など
|
|
|
周波数 10MHz：入力電力 0dBm -1dB/+3dB（インピーダンス50Ω）、周波数 10MHz：入力電力 0dBm ±3dB（インピーダンス50Ω）
|
電源電圧
|
DC+10V±5% 800mA MAX 、 DC+10V±5% 600mA以下（500mA type）
|
|
▲このページのTOPへ戻る
デジタルプログラマブルアッテネータ (DIGITAL PROGRAMMABLE ATTENUATOR) |
| |
|
SNA-631.5は、GaAs MMIC を用いた、広帯域、LSB：0.5dB、の6Bit ディジタルアッテネータです。
適用周波数0.5～10GHz 最大減衰量31.5dBの簡易型広帯域プログラマブルアッテネータで、インピーダンス50Ω 可変減衰量 0.5dBステップとなっており、0.1dB圧縮ポイント（input) +15dBm。
小電力ラインでレベル調整を行う回路や、受信装置のレベル調整などに適しています。
|
| |
|
| |
型名 |
SNA-631.5
|
|
|
0.5GHz～10GHz
|
|
|
0～31.5dB（0.5,1,2,4,8,16dBの組み合わせによる）
|
挿入損失
|
5.5dB以下
|
|
|
8dB以上
|
切換速度
|
300ns以下（50% CTL to 10/10%RF）
|
|
|
+15dBm以上
|
絶対最大入力レベル
|
+25dBm
|
電源電圧/消費電流
|
+5V±0.5V/30mA以下
|
|
▲このページのTOPへ戻る
広帯域白雑音発生器（ノイズジェネレータ） WIDEBAND WHITE GAUSSIAN NOISE GENERATOR |
| |
 |
本シリーズのノイズ発生器は無線機器やBS/CSテレビ用チューナなどの雑音耐力試験などに使用します。
周波数帯域や出力レベルなどの仕様はバリエーションが豊富ですので、各種試験用途に応じてカタログのモデルからご選択下さい。
|
| |
|
| |
型名 |
|
|
VSWR |
|
|
入力電源 |
|
TSG-106 |
1～1600 |
50Ω |
1.3以下 |
-80dBm～-20dBm |
BNCJ |
AC100V
±10V |
手動 |
TSG-112 |
50～2000 |
1.3以下 |
-60dBm～0dBm |
NJ |
手動 |
TSG-114 |
1～1600 |
1.3以下 |
-80dBm～-20dBm |
NJ |
手動GP-IB |
TSG-120 |
50～2000 |
1.3以下 |
-60dBm～0dBm |
NJ |
手動GP-IB |
TSG-221 |
4800～6000 |
1.5以下 |
-40dBm～0dBm |
NJ |
手動GP-IB |
|
▲このページのTOPへ戻る
| |
 |

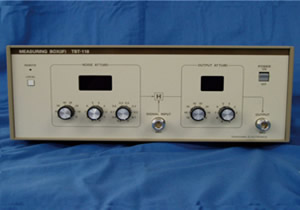

TBT-118はUHF帯における「入力信号CN比や映像出力信号SN比」などを測定する際に必要な、白雑音発生器、合成器、DCブロック、可変抵抗減衰器などを一筐体に組み込み、0.1dBの高分解能で手軽に測定する事が出来ます。
また、本器には方向性結合器が内蔵されていますので、信号の一部をスペクトラムアナライザ等でモニタする事が簡単に出来ます。
外部からの制御信号（RS232C、GP-IB）あるいはパネル面の手動操作により、ノイズレベル及び合成信号レベルを可変する事ができ、リモート制御用ソフトも付いております。
|
| |
|
| |
項目 |
TBT-118 仕様
|
|
|
30MHz～1000MHz
|
|
|
-100dBm/Hz以上（仕様周波数範囲内にて）
|
白雑音出力偏差
|
±2.5dB以内
|
|
|
0～79.9dB（0.1dBステップ）
|
出力可変減衰器
|
|
|
|
50Ω（コネクタ・・・NJ）
|
入力電源、消費電流、外部制御
|
AC100V±10V、1A、RS232C、GP-IB
|
|
▲このページのTOPへ戻る
高周波増幅器 ローノイズアンプ (LOW NOISE AMPLIFIERS) |
| |
 |
ローノイズアンプシリーズは400MHz～12.8GHzまでのラインナップを取り揃えております。
通信装置実装用のコンポーネントタイプから19inchラック実装タイプTAM-497シリーズと様々な用途をご用意しております。
ノイズフロアーの持ち上げ等々を必要とした測定治具としても最適です。
|
| |
|
| |
項目 |
|
型名 |
TAM-497-1-17dB |
TAM-497-1-27dB |
TAM-497-2-17dB |
TAM-497-2-27dB |
|
|
470MHz～770MHz
|
|
|
|
利得
|
17dB±1dB（全温度範囲）
|
27dB±1dB（全温度範囲） |
17dB±1dB（全温度範囲） |
27dB±1dB（全温度範囲） |
|
|
2.5
|
VSWR
|
|
|
|
DC+48V±15%以内
|
コネクタ
|
入出力コネクタ：TNC-J UHF出力モニタ：BNC-J 電源入力コネクタ：RM15QRD-4PA（ヒロセ電機製）
|
|
▲このページのTOPへ戻る
| |
 |
中出力アンプシリーズは100MHz～6GHzと0.5～20Wというラインナップを取り揃えて降ります。
移動体通信関連の評価用アンプとしても活用できます。
|
| |
|
| |
型名 |
TAM-409
|
TAM-506 |
TAM-503 |
TAM-507 |
TAM-382 |
周波数範囲 |
0.1～2.3GHz |
2140MHz±10MHz |
2.595～2.625GHz |
5.25～5.35GHz |
5.0～6.0GHz |
|
|
－
|
+10dBm以下 |
+3dBm以下 |
+10dBm以下 |
25dB±1.0 |
|
|
30dB±1dB
|
30dB±1dB |
45dB±1dB |
36dB±1dB |
25dB±1.0 |
VSWR
|
1.8以下
|
1.5以下 |
1.5以下 |
1.5以下 |
|
|
|
+10dBm以上
|
+38dBm以上 |
+48dBm以上 |
+44dBm以上 |
+25dBm以上 |
電源電圧
|
|
|
DC+50V±1.5V/7A MAX
DC+10V±0.5V/2A MAX
DC-5V±0.5V/0.1A MAX
|
DC+12V±0.5V
12A(typ.) 15A(MAX)
|
+12V/500mA |
|
|
SMA-J
|
質量
|
0.3kg以下
|
0.8kg以下 |
1.2kg以下 |
3.0kg以下 |
0.65kg以下 |
|
▲このページのTOPへ戻る
| |
 |
屋内用中継AMPユニットとそれを監視する電源監視ユニットで構成されたシステムです。
・電源監視ユニット1台に対してAMPユニットを最大2台まで増設可能
・ACLR 45dB以上（+29dBm/4キャリア出力時 5MHzオフセット
・各AMPユニットに対して制御信号と電源をRF信号に重畳させて供給
・電源監視ユニットにてAMPユニットの利得を制御可能
・電源監視ユニット過出力アラーム検出可能
・+29dBm/4キャリア出力可能（下り側）
・管理用PCにて監視ログ表示可能
|
| |
|
| |
■構成部品
No |
品名 |
数量
|
備考 |
1 |
|
1
|
－ |
2 |
AMPユニット
|
1（最大2）
|
－ |
3 |
|
1
|
RF信号に制御信号と電源を重畳させる |
4 |
|
1
|
メイン経路からAMPユニットへの信号引き込み用 |
5 |
電源ケーブル
|
1
|
3m |
|
▲このページのTOPへ戻る
| |
 |

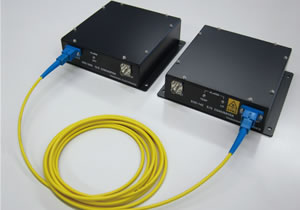

低歪のアナログ用RF信号E/O-O/Eコンバータです。業務用光通信用の無線信号を光に変換し光ファイバーを介して伝送し、再度無線信号に変換します。
特長：
●多周波の信号を伝送しても歪の発生が少ない。
（IM55dB以上・・・条件：2波で標準入力値、1MHz離調）
●C/Nが良い。（BW30KHzにて60dB以上）
●光伝送距離が長い。（SMファイバー使用時20km）
●変調周波数範囲が広い。（10～3000MHz対応）
|
| |
|
| |
型名 |
EOC-142/OEC-1039
|
|
|
1.31μm（標準）※1.55μm対応可
|
|
|
SM（シングルモード）
|
光コネクタ
|
SC型（FC型対応可）
|
|
|
+7.8dBm
|
受光レベル
|
|
|
|
0dB（光損失3dB時）
|
C/N
|
60dB以上
|
|
|
-20dBm（最大0dBm） 、 10～3000MHz
|
特性インピーダンス 、RFコネクタ
|
50Ω 、 SMA-J
|
|
|
E/O ±12V O/E +12V
|
|
▲このページのTOPへ戻る
光(アナログ) E/O-O/Eコンバータ 波長多重型リンクタイプ |
| |
 |
本器は、1本のシングルモードファイバーで送受信を行える波長多重型の光リンクです。
使用する波長は1.31μm、1.55μmです。
入出力は70MHz～2000MHzのアナログRF信号であるため、無線装置の送受信端に直接接続して光中継器として長距離伝送を行う事ができます。
基地局設備-塔頂AMP間、あるいはリピータ設備の光リンクとして使用出来ます。
|
| |
|
| |
型名 |
OAL-146JB/147JB
|
|
|
1.31μm 、 1.55μm
|
|
|
SM（シングルモード）ファイバー
|
光コネクタ
|
FC（SPC/APC指定による）
|
|
|
発光レベル：+3dB±1dB（標準） / 受光レベル：+3dBm（標準）
|
最大リンク間距離
|
|
|
|
0dB（光損失0dB時）
|
RF入力レベル/RF周波数範囲
|
0dBm（標準） / 70～2000MHz
|
|
|
50Ω（VSWR1.5以下） / SMA-J
|
電源
|
DC+12V±5V
|
|
|
0℃～40℃
|
保存温度
|
-40℃～+85℃
|
|
▲このページのTOPへ戻る
| |
 |
本器は、超広帯域で使用できるO/E変換器です。
RF出力は貼付のDCカットを取り付ける事も出来ますので、光信号の周波数解析に最適です。
また、光信号のDCレベルモニター用にDC出力端子を用意していますので、DCレベルの変化によるRF出力強度の変化分を補正するためにお使いいただけます。
|
| |
|
| |
型名 |
OAL-174
|
|
|
SM（シングルモード）ファイバー
|
|
|
FC/PC形
|
波長
|
1310nm
|
1550nm
|
|
|
+5dBm MAX / 30GHz以上
|
受光感度
|
|
|
|
|
50Ω
|
DC受光感度
|
0.5A/W typ.
|
|
|
|
Female K
|
電源
|
AC100V、1A以下
|
|
▲このページのTOPへ戻る
| |
 |
① |
CDシリーズは50～2000MHz帯まで使用できるDCカッターです。
|
| ② |
SCDシリーズは適用周波数範囲が10～2000MHzでご利用いただけるダイオード検波器です。
小型軽量に設計され、周波数特性が平坦で感度が良く、低VSWRですので様々なご用途に
お使いいただけます。 |
| ③ |
BUTシリーズは適用周波数範囲が10～6000MHzでご利用いただけるバイアスティーです。
同軸伝送路間に設けたトランジスタ等の能動素子にDC電源を供給する事ができます。 |
| |
|
| |
■CDシリーズ DCカッター
型名 |
|
|
VSWR |
|
|
DC電圧 |
|
CD-1001 |
50～2000 |
50Ω |
1.3以下 |
0.3dB以下 |
入力：N-P、出力：N-J |
50V |
φ17×77.5 |
|
■SCDシリーズ 検波器
型名 |
|
|
VSWR |
|
|
|
|
|
|
|
SCD-101DB |
10～2000 |
50Ω |
1.3以下
|
3dBm以内 |
+20dBm |
|
正 |
BNCP |
BNCJ |
φ16×66 |
SCD-101DN |
NP |
φ16×70 |
|
■BTUシリーズ バイアスティー
型名 |
|
|
VSWR |
|
|
|
|
|
|
BTU-200 |
0.05～3000 |
50Ω |
1.2以下 |
0.7 |
DC50 |
0.1A |
1 |
RF、RF+DC：SMA-J
DC、INPUT：BNC-J
|
37(W)×70(D)×37(H) |
BTU-201 |
50～6000 |
0.7 |
DC50 |
0.1A |
1 |
RF：SMA-P
RF+DC：SMA-J
DC、INPUT：BNC-J
|
30(W)×50(D)×20(H) |
BTU-204 |
1940～2150 |
1.7 |
DC70 |
10A |
2 |
S-J |
54.3(W)×76(D)×29(H) |
BTU-205 |
3950～4050 |
0.5 |
DC250 |
6A |
250 |
SMA-J |
78.4(W)×75(D)×54.7(H) |
|
|
▲このページのTOPへ戻る
