■高周波ローパスフィルタシリーズ

　製品に関するご質問、お見積もり依頼は弊社営業部まで、お気軽にお問い合わせ下さい。

　　フィルタお問い合わせシート　＆　フィルタの種類及び回路ご説明資料

■取扱フィルタの種類及び回路ご説明資料

弊社で取扱っておりますフィルタの種類と簡単な説明をご覧いただけます。

お見積りのご依頼をいただける場合は、下のフィルタお問い合わせシートに記入してお問い合わせ下さい。

・フィルタ種類及び回路ご説明資料

■フィルタお問い合わせシート

フィルタお問い合わせシートはフィルタの種類ごとに4種類ございます、必要なフィルタのお問合せシートに記入してお問い合わせいただくと仕様決定とお見積りがスムーズに行えます。

	・ハイパス/ローパスフィルタ用		・バンドパスフィルタ用
	・デュプレクサ用		・バンドリジェクションフィルタ用

※各お問い合わせシートは、AdobeReader8以上のバージョンをご使用下さい、PDFファイルへ入力後に保存が可能になります。

　 ご入力いただきましたらPDF内容を保存してE-MAIL送信するか、印刷して弊社営業部宛てにFAX送信をお願い致します。

　　高周波ローパスフィルタ(LOW PASS FILTER)シリーズ

①標準型ローパスフィルターは下限帯域を通過させて上限帯域をカットするフィルタです。無線装置のスプリアス成分を除去し、測定及び装置実装にご利用いただけます。
適用周波数は30～8000MHzまでございますので、さまざまなご用途でご利用いただけます。

②ベッセル・トムソン標準型は、ベッセル伝達を有する線形位相の低域ろ波機です。減衰特性はバターワース型やチェビシェフ型に比較すると、ゆるやかになりますが、ステップ応答に対してはリンキングやオーバーシュートが現れず、インパルス応答も振動的にならない等の特性を有しています。これらの特性からデジタル信号の波形を歪ませることなく伝送し、かつ不要波を阻止するなどの長所があります。 また、リンキングやオーバーシュートを生じたデジタル信号の波形成形に用いることができます。

③ローパスフィルター使用例につきましては、各仕様用途・周波数に応じてラインナップを取り揃えて降ります。 上記以外のカスタムフィルタもご対応可能でございますので、フィルタお問い合わせシートに必要事項をご記入いただきまして、弊社営業部窓口へお問い合わせ下さい。

　　高周波ハイパスフィルタ(HIGH PASS FILTER)シリーズ

　　高周波バンドパスフィルタ(BAND PASS FILTER)シリーズ

①ヘリカル共振器型は低い周波数のバンドパスフィルタとしてご利用いただけます。適用周波数は30-300MHｚのVBF164-164型300-500MHzのUBF-234型がございます。 防災無線用装置、列車無線用装置および75ΩVHF帯域用フィルタとしてご利用いただけます。

②コムライン型フィルタは、共振器に挿入された容量による波長短縮を利用し、半同軸ラインで共振器を構成したBPFです。

③インターデジタル型フィルタは、1/4λの櫛形状半同軸共振器を用いたもので、BPFとして幅広く使われています。

④キャビティ型/広帯域型は、半同軸型キャピティを共振器として用いたフィルタで、他方式のBPFと比較すると次のような利点があります。
●適用周波数帯が高い。　●狭帯域の通過帯域幅が実現できる。
●小型、軽量。　●Qが高く、低損失が実現できる。

このほかにもバンドパスフィルタは2GHz帯、6GHz帯、10GHz帯、25GHz帯フィルタや、地上波ディジタル放送用標準/隣接除去用フィルタ-Ⅰ・Ⅱもご用意しております。

上記以外のカスタムフィルタもご対応可能でございますので、フィルタお問い合わせシートに必要事項をご記入いただきまして、弊社営業部窓口までお問い合わせください。

　　高周波ディプレクサ(Duplexer)シリーズ

　　高周波バンドリジェクションフィルタ(BAND REJECTION FILTER)シリーズ

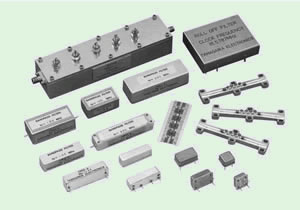

　　高周波ミニチュアフィルタ(MINIATURE FILTER)シリーズ

　　チューナブルフィルタ(TUNABLE FILTER)

　　切換付フィルタ(FILTER WITH SWITCH)
