| ● 型 名: | SNA-631.5 | ![]() |
| ● 用 途: | SNA-631.5は、GaAs MMIC を用いた、広帯域,LSB:0.5dB,の6Bit ディジタルアッテネータです。 |
>>印刷用PDFカタログはこちら
・主要仕様 ・回路構成 ・環境対策 ・注意事項 ・外観図 ・波形データ
製品に関するご質問、お見積もり依頼は弊社営業部まで、お気軽にお問い合わせ下さい。
No. |
項 目 |
規 格 |
||||||
1 |
周波数範囲 |
0.5GHz~10GHz |
||||||
2 |
インピーダンス |
50Ω(公称) |
||||||
3 |
可変減衰量
|
0~31.5dB
(0.5,1,2,4,8,16dBの組み合わせによる) |
||||||
4 |
減衰量誤差
|
0.5dB~16.0dB :±(0.7dB+3% 設定減衰量に対して)
16.5dB~31.5dB:±(0.4dB+5% 設定減衰量に対して) ※挿入損失は除く |
||||||
5 |
挿入損失 |
5.5dB以下 |
||||||
6 |
リターンロス |
8dB以上 |
||||||
7 |
切替速度 |
300nS以下(50% CTL to 10/90%RF) |
||||||
8 |
0.1dB圧縮ポイント(Input) |
+15dBm以上 |
||||||
9 |
絶対最大入力レベル |
+25dBm |
||||||
10 |
電源電圧/消費電流 |
+5V±0.5V / 30mA以下 |
||||||
11 |
制御信号
|
■+5V CMOS入力レベル(1端子あたり0.7mA typ.)
LOW レベル :+0.5V以下 HIGHレベル :+3.2V ~+5V |
||||||
設定減衰量 |
制御信号 |
|||||||
V1 |
V2 |
V3 |
V4 |
V5 |
V6 |
|||
0dB(Reference) |
L |
L |
L |
L |
L |
L |
||
0.5dB |
L |
L |
L |
L |
L |
H |
||
1dB |
L |
L |
L |
L |
H |
L |
||
2dB |
L |
L |
L |
H |
L |
L |
||
4dB |
L |
L |
H |
L |
L |
L |
||
8dB |
L |
H |
L |
L |
L |
L |
||
16dB |
H |
L |
L |
L |
L |
L |
||
31.5dB |
H |
H |
H |
H |
H |
H |
||
12 |
RFインターフェース |
SMA-J |
||||||
13 |
電源・制御インターフェース
|
DF13-9P-1.25DSA(ヒロセ電機製) |
||||||
端子番号 |
信 号 名 |
|||||||
1 |
GND(電源・制御信号用) |
|||||||
2 |
GND (電源・制御信号用) |
|||||||
3 |
電源 +5V |
|||||||
4 |
制御信号 V6(0.5dB) |
|||||||
5 |
制御信号 V5(1dB) |
|||||||
6 |
制御信号 V4(2dB) |
|||||||
7 |
制御信号 V3(4dB) |
|||||||
8 |
制御信号 V2(8dB) |
|||||||
9 |
制御信号 V1(16dB) |
|||||||
14 |

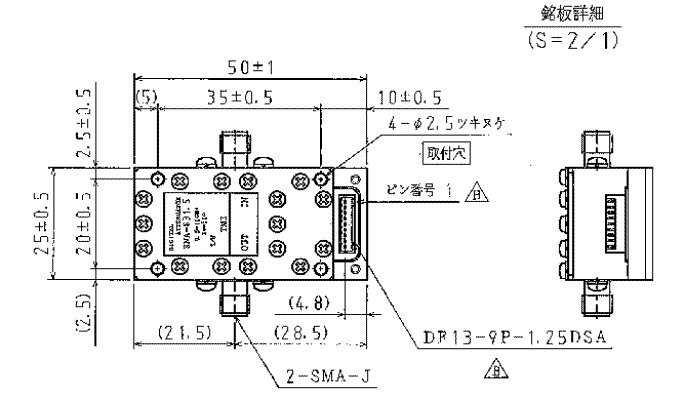

寸法・形状 |
(50)×(25)×(18)mm |
||||||
16 |
使用温度・湿度範囲 |
-10℃~+60℃(結露なきこと)/85%RH以下 |
||||||
17 |
質量 |
55g以下 |
||||||
■注意事項
この製品には、静電気放電により損傷しやすいデバイスを使用しています。取扱上、端子導体に手を触れると、損傷する恐れがありますのでご注意ください。

波形データはPDFカタログをご覧下さい。
