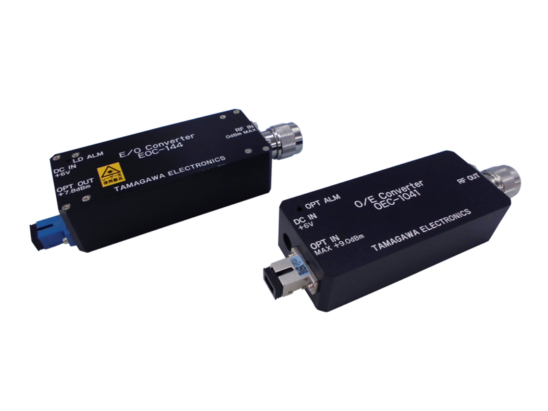

光コンバータOPTICAL CONVERTER

EOC-144/OEC-1041

光コンバータ

低歪みのアナログ用RF信号E/O・O/Eコンバータ(Radio On Fiber)です。業務用光通信用の無線信号を光に変換し光ファイバーを介して伝送し、再度無線信号に変換します。


RF入力周波数範囲:10~3000MHzと広い帯域をカバーしており、更に高いC/N特性を有しております。光出力を安定させるためペルチェクーラー内蔵のレーザーダイオードを使用し、小型・軽量化しており、オプションのACアダプタを使用すればAC100V供給が可能です。

環境共通仕様

  • 性能保証温度範囲
    +10~+40℃
  • 動作保証温度範囲
    0~+50℃(専用ACアダプタ使用時0~+40℃)

製品仕様

型名EOC-144/OEC-1041
RF入力周波数範囲10~3000MHz
RF標準入力レベル-20dBm(最大0dBm)
C/N60dB以上(BW30kHz 光損失3dB時)
使用波長1.31μm(標準) ※1.55μm対応可能
発光レベル+7.8dBm(約6mW)
受光レベル+7.0dBm(最大)
伝送利得0dBm(光損失3dB時)
周波数特性4dB以内
P1dB+5dBm以上
RFインピーダンス50Ω
入出力接栓N-P(N-J、SMA対応可)
光コネクタSC型
電源DC+6V(専用ACアダプタ別売り)
電源コネクタEIAJ-2DCコネクタ
消費電力E/O:1A以下
O/E:0.5A以下
質量E/O:270g以下
O/E:350g以下
外観図

周波数特性

IM特性

・IM(-15dBm/2波) 68dB  ・IM_2300MHz_-15dBm/2波

※ここに記載された仕様・外観は製品の改良のため、お断りなしに変更する場合がございますので、ご了承下さい。
